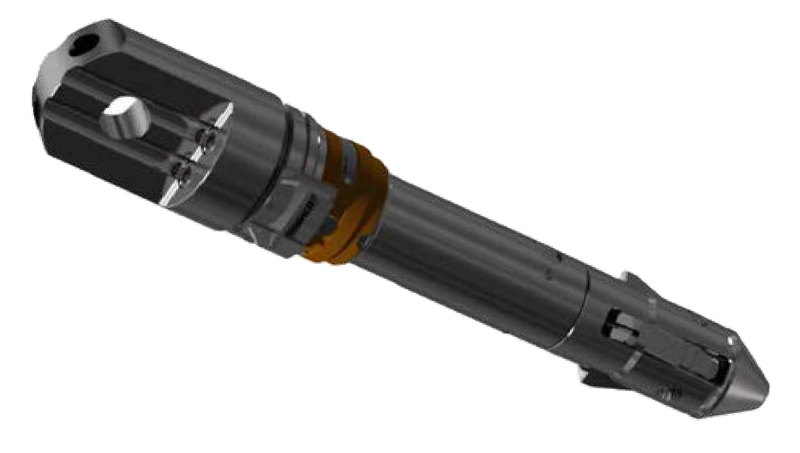

GUIDEWIRE ANCHOR
Description
LIFTING MODEL – 22,5 TE WITH PADEYE FOR 25TE SHACKLE
SIMPLE AND RELIABLE PATENTED DESIGN.
THE ANCHOR CAN BE STABBED BY ITS OWN WEIGHT.
TRIPLE SELF-LOCKING DOGS – DESIGNED FOR EQUAL
LOAD DISTRIBUTION – KEEP THE ANCHOR LATCHED IN THE RECEPTACLE INSIDE THE TOP OF A GUIDE POST
A CENTRAL RELEASE ROD CONNECTED TO A RECESSED SLEEVE ON THE UPPER PART OF THE ANCHOR DEACTIVATES AND RELEASES THE LOCKING DOGS
MODERATE RELEASE FORCE – CAN BE RELEASED BY DIVER OR ROV
THE ANCHOR CAN BE RELEASED AND SUBSEQUENTLY RESTABBED WITHOUT ANY MANUAL RESETTING AT SURFACE
ALL STAINLESS STEEL CONSTRUCTION
SAFETY FACTOR IS 5 AGAINST BREAKAGE
THE ANCHOR CANNOT BE RELEASED WITHOUT RELIEVING TENSION ON THE LOCKING DOGS, THE SAFETY CLIP IS REMOVED AND THE RELEASE SLEEVE LIFTED
SPECIAL DESIGNS AVAILABLE ON REQUEST
THE SAFETY CLIP LOCKS THE ANCHOR AGAINST UNINTENDED RELEASE
THE RELEASE SLEEVE’S POSITION IS MECHANICALLY CONNECTED TO THE LOCKING DOGS THUS WORKING AS AN INDICATOR FOR VISUAL VERIFICATION OF THE LOCKING DOGS POSITION (LOCKED/UNLOCKED STATUS)
SUPPLIED WITH FULL DOCUMENTATION & INSTRUCTIONS
